Как проверить генератор мультиметром без снятия
Как настроить мультиметр, снять четыре показания и понять, заряжает ли генератор аккумулятор. Безопасная процедура и границы домашней проверки.
Мультиметр не отвечает на вопрос «исправен ли генератор». Он показывает другое — работает ли система зарядки в тех условиях, в которых вы её застали. Этого достаточно, чтобы понять, в какую сторону двигаться дальше.
Начинать нужно не с поиска одного правильного числа, а со сравнения. Сначала измеряют напряжение на заглушённом двигателе, потом на работающем, затем при включённой нагрузке. Важно не только само значение, но и то, как оно меняется между этими состояниями. Результат сверяют с документацией конкретного автомобиля: у машин с интеллектуальной зарядкой «правильное» напряжение зависит от температуры, состояния батареи и текущей задачи бортовой электроники.
Проверку прекращают сразу, если появился запах гари, дым, заметный нагрев, повреждённая изоляция, течь аккумулятора или показания скачут без понятной причины.
После поездки аккумулятор снова разряжен
Вечером автомобиль приехал своим ходом, а утром стартер крутит тяжело. После внешнего запуска двигатель работает нормально, и кажется, что проблема решена. Но одна поездка ещё ничего не доказывает.
Здесь сходятся два разных вопроса, которые легко перепутать. Первый: восполняет ли система зарядки энергию, потраченную на запуск и работу потребителей. Второй: способен ли аккумулятор эту энергию принять и удержать до утра. Батарея может иметь нормальное напряжение сразу после зарядки, но потерять полезную ёмкость; одним вольтметром её состояние под нагрузкой не оценить.
Мультиметр помогает развести эти два вопроса. Не решить, а именно развести: дальше каждая ветка требует своих проверок.
Когда проверку лучше не начинать
Есть состояния, при которых измерять нечего, а рисковать не стоит.
Не начинайте, если чувствуете запах гари или видите дым, если корпус аккумулятора вздут или из-под него подтекает жидкость, если на клеммах видны следы плавления, а изоляция проводов повреждена или оплавлена. Отдельный стоп-сигнал — сильный нагрев генератора, проводов или самой батареи после короткой поездки.
Свинцово-кислотный аккумулятор при заряде может выделять взрывоопасный газ; поэтому рядом с батареей не должно быть искр и открытого огня. Руки, одежду и провода прибора нужно держать подальше от ремней и шкивов — эти требования отдельно указаны в руководстве Fluke по измерению автомобильной батареи.
Гибриды и электромобили в эту домашнюю проверку не входят. Их компоненты могут сохранять опасное напряжение даже при выключенном автомобиле, а безопасная работа требует данных конкретного производителя и специальной подготовки — это подчёркивает руководство HSE по электрическим и гибридным автомобилям.
Что понадобится
Нужен исправный цифровой мультиметр с режимом измерения постоянного напряжения и пределом, в который входят значения 12–15 В. На приборе с ручным выбором обычно ставят 20 В; если такого положения нет, выбирают ближайший больший предел, например 60 В, и сверяются с инструкцией самого прибора.
Кроме мультиметра нужны две вещи, о которых обычно забывают. Руководство автомобиля — именно оно задаёт нормальные значения и условия проверки для конкретной системы. И блокнот или заметки в телефоне: без записи условий измерения цифры мало что объясняют.
Что проверить до измерений
Начните с осмотра — он нередко объясняет результат ещё до подключения прибора.

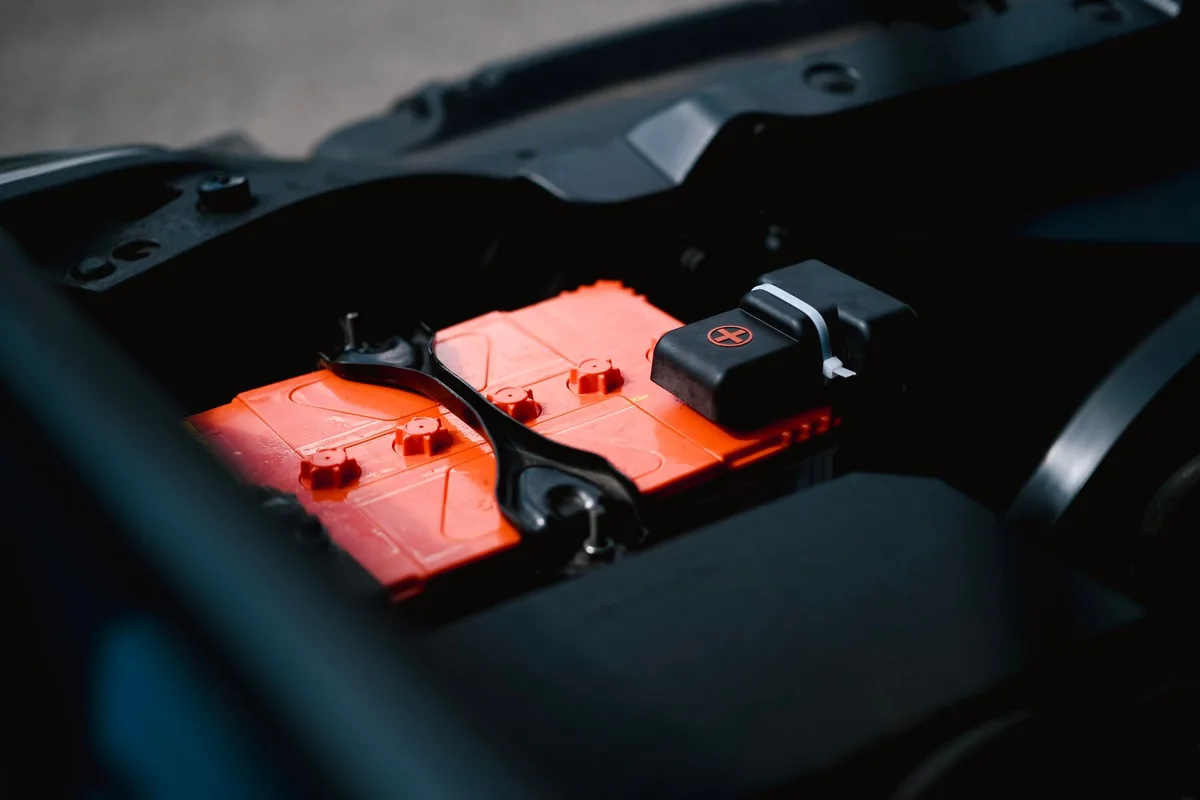

Посмотрите на клеммы аккумулятора. Белый или зеленоватый налёт, видимо ослабшее крепление, следы окисления или плавления на наконечниках могут ограничивать и заряд, и отдачу. Не раскачивайте клеммы руками: при явном повреждении, нагреве или ненадёжном креплении сначала нужен безопасный ремонт соединения.
Осмотрите приводной ремень генератора — только глядя, не касаясь. Потрёпанная кромка, блестящая поверхность или очевидное ослабление требуют проверки привода. Двигатель при этом должен быть заглушён.
Проверьте, гаснет ли контрольная лампа зарядки после запуска. Если она горит или загорается на ходу, это уже сигнал системы, а не предположение по косвенным признакам.
И вспомните условия: как долго машина стоит между поездками, какой длины обычный маршрут, что включено во время движения, менялся ли недавно аккумулятор.
Как настроить мультиметр

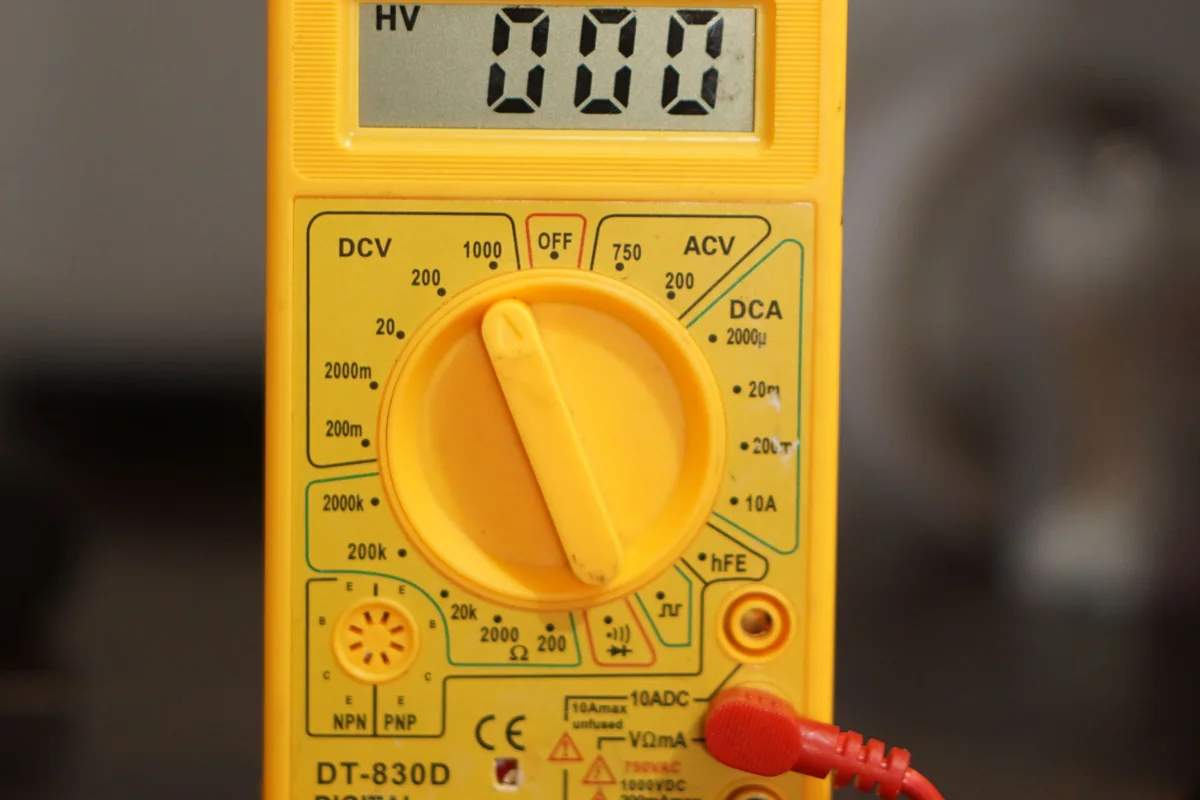

Чёрный щуп устанавливают в гнездо COM. Красный — в гнездо, помеченное знаком вольта, обычно V или VΩ. Переключатель ставят в режим постоянного напряжения — V с прямой линией или DCV.
Если прибор с ручным выбором, используйте предел, который безопасно включает ожидаемые 12–15 В: чаще всего 20 В, а при его отсутствии — ближайший больший. Красный щуп прикладывают к плюсовому выводу батареи, чёрный — к минусовому. При обратной полярности исправный цифровой прибор обычно показывает знак минус, но подключение всё равно нужно исправить и продолжить по его инструкции.
Одна ошибка здесь по-настоящему опасна. Никогда не включайте режим измерения тока и не подключайте прибор в этом режиме параллельно клеммам аккумулятора. В режиме амперметра такое подключение создаёт короткое замыкание через мультиметр и может повредить прибор, щупы и батарею.
Как проверить генератор, не снимая с автомобиля
Все подключения выполняют при заглушённом двигателе. Перед запуском убедитесь, что прибор лежит устойчиво, а провода щупов не могут попасть к ремню, шкивам и вентилятору.
Шаг 1. Подготовьте автомобиль
Поставьте машину на ровную площадку, включите стояночный тормоз, выберите нейтраль или P и обеспечьте вентиляцию. Снимите с рук металлические украшения, уберите инструмент подальше от батареи. Одновременное касание металлом двух выводов аккумулятора — опасное короткое замыкание.
Шаг 2. Измерьте напряжение покоя
Двигатель заглушён, потребители выключены. Недавняя поездка может оставить поверхностный заряд и завысить показание, поэтому отметьте, сколько машина простояла. Для оценки состояния заряда предпочтительно измерять отстоявшуюся батарею по условиям, указанным её производителем.
Запишите цифру, температуру и время стоянки.
Шаг 3. Оцените исходное состояние батареи
Для обычной стартерной свинцово-кислотной батареи напряжение покоя около 12,6–12,8 В соответствует высокому уровню заряда; примерно 12,4 В говорит о частичном разряде. Значения нужно оценивать только в подходящих условиях и с учётом руководства батареи: VARTA указывает около 12,8 В для полностью заряженной батареи и рекомендует заряд при значении ниже 12,4 В.
Шаг 4. Запустите двигатель и измерьте снова
Щупы уже подключены, руки убраны. После запуска напряжение обычно должно вырасти — это главное сравнение. Дождитесь устойчивого холостого хода и запишите показание.
Шаг 5. Сравните два показания
Рост означает, что зарядка работает хотя бы в этих условиях. Если напряжение осталось около уровня покоя или упало, система не восполняет энергию и требует дальнейшей диагностики. Это ещё не приговор генератору: тот же результат дают проблемы привода, соединений, управления или сильно разряженная батарея.
Шаг 6. Включите нагрузку
Включите ближний свет, обогрев заднего стекла и вентилятор, оставив двигатель на холостом ходу. Смотрите, как меняется напряжение. Небольшое снижение возможно; заметную просадку оценивают по документации автомобиля и сопоставляют с исходным напряжением батареи.
Шаг 7. Проверяйте повышенные обороты только по документации
Если руководство автомобиля предусматривает измерение при повышенных оборотах, повторите проверку в указанном им режиме. В одном описанном HELLA примере системы с управлением по LIN максимальная отдача достигается выше 2000 об/мин, но это характеристика рассмотренной системы, а не универсальный режим для любой машины. Без модельной инструкции не нужно искать произвольное число оборотов.
Шаг 8. Запишите результат и остановитесь
Теперь у вас есть четыре значения: покой, холостой ход, холостой ход с нагрузкой и — только если это предусмотрено документацией — показание при повышенных оборотах. Вместе с условиями они дают специалисту исходные данные, но сами по себе не называют неисправную деталь.
Чего делать нельзя
- Не снимайте клемму аккумулятора на работающем двигателе. Такой способ проверки способен вызвать скачок напряжения и повредить электронные блоки; HELLA прямо запрещает отключать или замыкать клеммы при работающем генераторе в инструкции по его проверке.
- Не замыкайте выводы и не проверяйте цепь «на искру».
- Не подключайте мультиметр в режиме измерения тока параллельно аккумулятору.
- Не касайтесь ремня, шкивов и вентилятора. Электрический вентилятор может включиться без предупреждения.
- Не оставляйте щупы и провода рядом с движущимися или горячими деталями.
- Не разбирайте генератор, регулятор и защитные элементы в рамках этой проверки.
- Прекращайте работу при запахе гари, дыме, нагреве, повреждённой проводке или течи батареи.
Как читать результаты
| Что наблюдаем | Куда направляет проверку | Что проверяют дальше |
|---|---|---|
| В покое около 12,6 В, после запуска заметно выше | Система зарядки в этих условиях работает | Если разряд повторяется — состояние АКБ и потребление после остановки |
| В покое ниже 12,4 В, после запуска рост есть | Батарея недозаряжена, зарядка работает | Восполнение заряда, режим поездок, состояние АКБ |
| После запуска напряжение не выросло | Привод, генератор, регулятор, управление или силовая цепь | Ремень, соединения, управляющий сигнал |
| Напряжение выросло, но с нагрузкой заметно проседает | Отдача под нагрузкой или потери в цепи | Падение напряжения в плюсовой цепи и массе, привод |
| Значение устойчиво выходит за модельный диапазон | Регулятор или управление зарядкой | Диагностика по документации автомобиля |
| Показания скачут без понятной причины | Плохой контакт щупов или нестабильность в цепи | Остановиться, проверить условия подключения и не гадать по цифрам |
Нормальное напряжение без нагрузки ещё не закрывает вопрос. Генератор может показывать убедительную цифру на холостых и не справляться, когда включаются потребители. Именно поэтому результат под нагрузкой сравнивают отдельно.
Низкое показание не означает «менять генератор». Его могут дать проскальзывающий ремень, окисленное соединение, потеря в массе или разряженная батарея, которая тянет напряжение вниз. Замена узла до проверки цепи — дорогая ошибка.
Интеллектуальная зарядка меняет привычную картину. На автомобилях с датчиком состояния батареи и управлением по LIN напряжение может меняться намеренно в зависимости от температуры, нагрузки и команды блока управления. В некоторых таких системах новая батарея требует регистрации диагностическим прибором; порядок зависит от производителя. Эти особенности описаны в материале HELLA об управляемом регуляторе генератора.
Измерение напряжения — не то же самое, что измерение падения напряжения и тока. Напряжение показывает результат в точке измерения. Падение напряжения помогает найти участок, на котором результат теряется. Ток показывает, сколько энергии реально идёт в батарею. Домашняя проверка из этой статьи ограничивается напряжением на выводах аккумулятора.
Сколько вольт должно быть
Универсального норматива для всех автомобилей нет.
Практический ориентир для систем без интеллектуального управления зарядкой — 13,7–14,7 В на работающем двигателе. Для проверки под нагрузкой Fluke приводит близкий диапазон 13,8–14,7 В. Это ориентиры для сравнения, а не допуск конкретной модели; их можно сверить в руководстве по проверке батареи и материале об автомобильных измерениях под нагрузкой.
Если результат заметно ниже или выше ожидаемого, это повод проверить систему, а не готовый вывод о неисправности. На автомобиле с управляемой зарядкой сравнивать показания нужно с документацией производителя и с текущими условиями работы.
Если аккумулятор садится уже после поездки
Четыре значения делят проблему на несколько направлений.
Зарядка не восполняет расход. Напряжение после запуска не растёт или заметно проседает под нагрузкой. Проверяют привод, генератор, регулятор и управление.
Батарея не принимает или не держит заряд. Напряжение зарядки выглядит нормальным, но после стоянки батарея снова разряжена. Нужна отдельная проверка состояния аккумулятора под нагрузкой.
Соединения теряют часть энергии. Напряжение на генераторе и батарее различается под нагрузкой. Проверяют силовые провода, клеммы и массу методом измерения падения напряжения.
Энергия уходит после остановки. При работающем двигателе всё выглядит нормально, но за время стоянки заряд уменьшается. Это другое направление диагностики: измерение тока покоя выполняется по отдельной процедуре и с иными требованиями безопасности.
Что влияет на зарядку в городском режиме
Холодный запуск требует от батареи больше энергии, а температура влияет и на её способность отдавать ток, и на алгоритм управляемой зарядки. Поэтому зимнее и летнее показания на одной машине могут различаться.
Короткая поездка с включёнными фарами, обогревом стекла, вентилятором и подогревами может не восполнить расход на запуск, даже если генератор исправен. Долгие простои и повторяющиеся короткие маршруты также поддерживают хронический недозаряд. Это режим эксплуатации, а не доказательство неисправности генератора.
Что проверяет специалист, если мультиметра недостаточно
Мультиметр показывает, есть ли зарядка в момент измерения. Дальше вопросы становятся точнее.
Состояние батареи под нагрузкой. Напряжение покоя отражает уровень заряда, но не показывает способность батареи отдать ток. Для этого нужен подходящий тестер и методика для её типа.
Ток зарядки. Он показывает, сколько энергии действительно получает батарея. Одного напряжения для этого недостаточно.
Падение напряжения в плюсовой цепи и массе. Такое измерение под нагрузкой помогает найти сопротивление в соединениях, которое не видно на стоящем автомобиле.
Привод генератора. Проверяются ремень, натяжитель, шкив и возможное проскальзывание под нагрузкой.
Управляющий сигнал и данные блока управления. В управляемой системе генератор выполняет команду, поэтому специалист сопоставляет напряжение с командой, температурой, состоянием батареи и кодами неисправностей.
Пульсации выпрямителя. Помимо постоянного напряжения на выходе остаётся небольшая переменная составляющая. Для проверки на холостом ходу с нагрузкой Fluke приводит ориентир до 50 мВ AC; значения примерно от 0,3–0,5 В обычно указывают на проблему диода или обмотки. Высокие пульсации также бывают при плохой массе, поэтому соединения проверяют до замены генератора. Условия и ограничения указаны в руководстве по измерению пульсаций генератора.
Когда самостоятельная проверка заканчивается
По четырём показаниям и условиям видно, растёт ли напряжение после запуска, удерживается ли оно при нагрузке и в каком состоянии батарея была до измерения. Этого хватает, чтобы выбрать следующее направление и не покупать генератор только из-за одного низкого числа.
Для дальнейшей диагностики сохраните показания, температуру и время стоянки, длину обычных поездок, дату замены аккумулятора, поведение контрольной лампы и всё замеченное при осмотре. Если цифры нестабильны, зарядка не восстанавливается или продолжать проверку небезопасно, эксперименты лучше прекратить.
Частые вопросы
Сколько вольт должен показывать исправный генератор?
Универсального числа нет. Практический ориентир для машин без интеллектуальной зарядки — 13,7–14,7 В на работающем двигателе по данным Fluke. На автомобилях с управляемой зарядкой напряжение меняется намеренно в зависимости от температуры, состояния батареи и команды системы, поэтому сравнивать нужно с документацией производителя.
Можно ли проверить генератор без мультиметра?
Частично. Контрольная лампа зарядки, состояние ремня и поведение света дают повод для подозрений. Но отличить недозаряд от изношенной батареи или потери в соединении без измерения нельзя: внешне эти ситуации могут быть похожи.
Почему напряжение нормальное, а аккумулятор всё равно разряжается?
Напряжение показывает, что зарядка работает в момент измерения. Оно не говорит, сколько тока действительно получает батарея, способна ли она удержать заряд и что происходит после выключения двигателя. Нужны отдельная проверка состояния аккумулятора и, при необходимости, диагностика потребления во время стоянки.
Можно ли снимать клемму аккумулятора при работающем двигателе?
Нет. Такой старый способ проверки способен вызвать скачок напряжения и повредить электронные блоки. Проверка выполняется измерением напряжения, а не разрывом цепи.
Как проверить генератор под нагрузкой?
Щупы подключают к клеммам при заглушённом двигателе. После запуска включают штатные потребители и наблюдают изменение напряжения на холостом ходу. Измерение при повышенных оборотах выполняют только в режиме, указанном документацией конкретного автомобиля.
Может ли неисправный аккумулятор исказить результат проверки?
Да. Сильно разряженная или потерявшая ёмкость батарея может тянуть напряжение вниз, и исправная система зарядки будет выглядеть слабой. Поэтому напряжение покоя измеряют первым, а состояние батареи при сомнительном результате проверяют отдельно.
Почему напряжение зарядки меняется во время поездки?
На машинах с интеллектуальным управлением это может быть штатным поведением. Система учитывает температуру, состояние заряда и текущую нагрузку, поэтому меняющееся напряжение само по себе не доказывает неисправность.
Нужна диагностика в Алматы?
Такие проверки выполняет AutoVolt: сначала отделяем проблему генератора от состояния батареи, привода и потерь в соединениях, затем согласовываем дальнейшие действия без обещания результата до диагностики.
